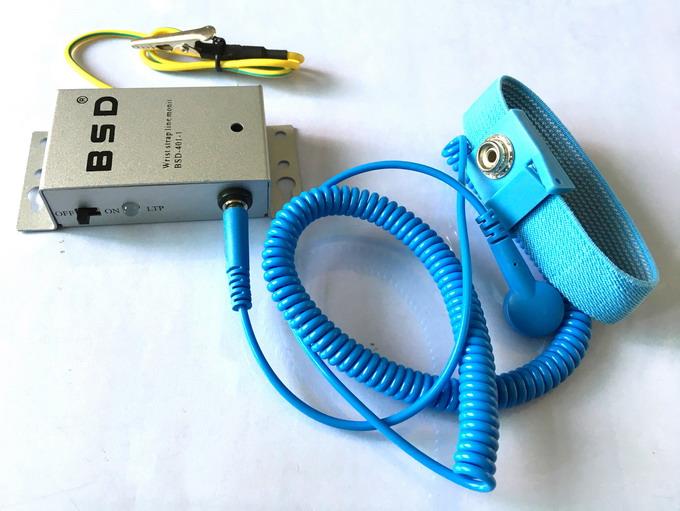

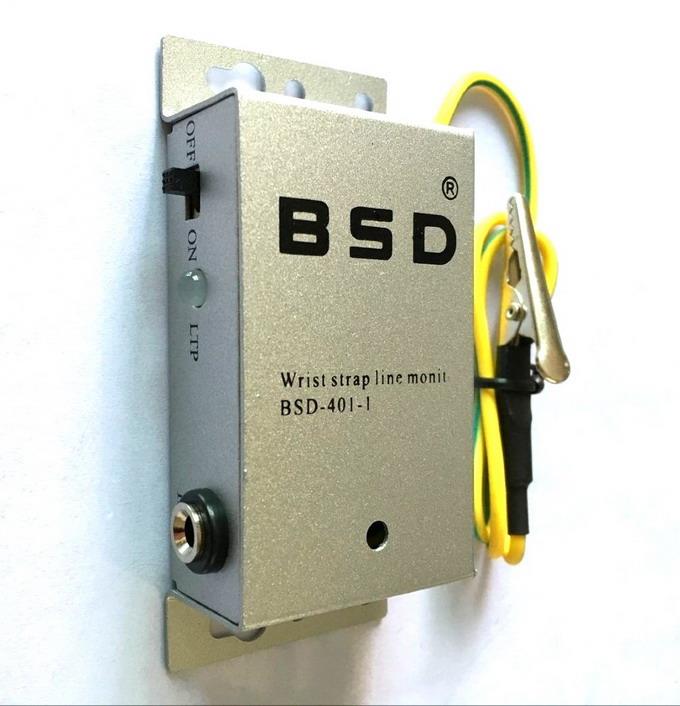

单回路手腕带监控仪（手动开关）

防静电手腕带在线监测仪说明书

手腕带在线监视仪，它采用高精密度电子元器件制作而成，具有精度高、反应速度快、抗干扰能力强、体积小、重量轻、使用简单等特点；对于人体手腕带接地系统有自动报警功能，可随时监视防静电手腕带的工作状态，运行无噪音，能为防静电（个人）工作区域的手腕带接地系统提供可靠的保障。

一、性能说明

1、实时监测操作人员的静电手腕带佩戴情况及地线的接入大地情况，遇异常状况立刻自动报警。

2、使用简易，可以正确判断地面的地线与工作台地线的接触情况。　

3、可跟据设计需要，一般设定为1.068-2.0MΩ（±5％），符合国际规范，也可自由设定监测参数。　4、微电脑芯片控制，免调试，即插即用。　

5、可靠性好，抗干扰能力强。　

6、灵敏度高，当静电泄放通路出现故障≥0.1秒，监测器就会报警。

二、使用说明

1.将防静电手腕带监视器安装在操作台下面.

2.将接地线（黄绿色）一端接在仪器上另一端连接在与大地连接可靠的地线上.

3.将电源适配器的一端电源输入接口，另一端插在AC220V电源上，将电源开关按下.

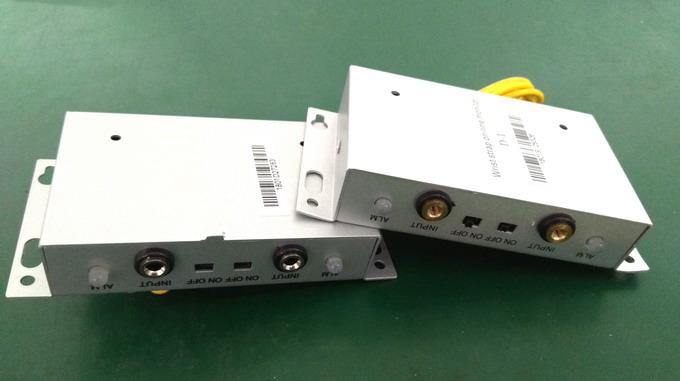

4.将防静电手腕带戴紧使金属片紧贴皮肤，将静电手腕环连接线另一端的插头插在INPUT孔上。

三.故障解决

1.正常状态：绿灯亮

①　静电手腕带与手接触良好，静电手腕带和接地线接地良好，人体的静电放电顺利。

②　工作良好，对静电手腕带进行实时监测。

2.报警状态；警报声和红灯亮时是报警状态不良原因，实施对策，红灯亮和警报声

①　手腕带线脱落，将手腕带戴好即可

②　皮肤干燥，使用皮肤防静电油

③　手腕带损坏，更换手腕带

④　大地接线放电不良，检查接地系统

四：规格技术参数

输出AC6V.03A

功能消耗1.8W

准确度1.4MΩ±5%

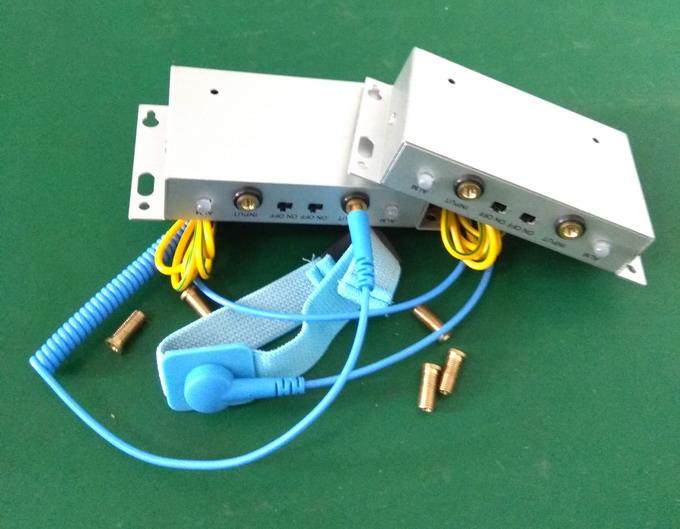

附件AC变压器1个，接地线1条
